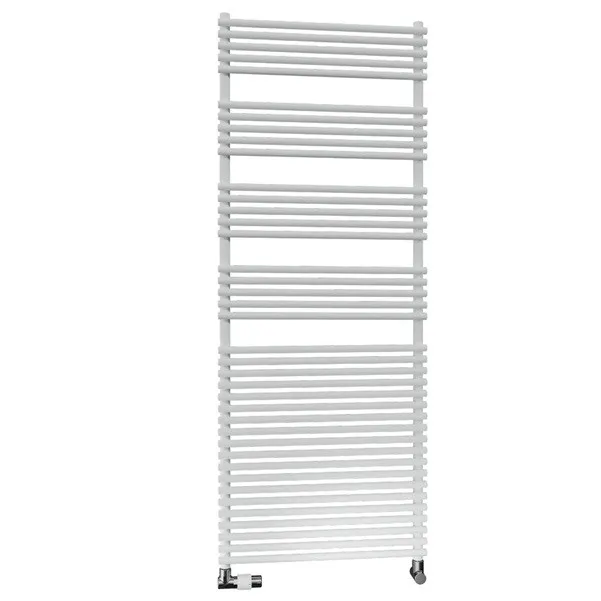

Arbonia Bagnotherm zweilagig H: 1.500 B: 500mm, weiß RAL9016, Anschlussbild 68/86 unten seitlich E3N201500502XXA

Arbonia,Bagnotherm,zweilag.,1500x500x64 QN=1077 W,RAL9016,Anschlussbild 68/86 E3N201500502XXA
Arbonia New Bagnotherm Badezimmer-Heizkörper mit 2-lagig horizontal übereinander angeordneten,
einzeln verschlossenen, runden Präzisionsstahlrohren ( Durchm. 20 mm). Rückseitige Sammelrohre
( Durchm. 28 mm) durch verdeckte Pressschweißung verbunden und allseits gerundeten Kanten mit Rmin 2 mm.
Mit Lücken für das Einhängen von Badetüchern. Die Befestigung erfolgt an der Rückseite der Sammelrohre.
Das beigepackte Befestigungsset entspricht der VDI 6036, Anforderungsklasse 2. Anforderungsklasse 3 möglich.
Bauseits ist der Wandbaustoff auf ausreichende Tragfähigkeit zu prüfen. Ausrichtung horizontal, vertikal und im
Wandabstand möglich. Befestigung aus Metall in Heizkörperfarbe. Montagefertig in Karton verpackt und in Folie eingeschweißt.
Geprüft nach DIN EN 442. Die Bauausführung entspricht den ehemaligen BAGUV-Richtlinien. Ausgezeichnet mit dem
RAL-Gütezeichen. Serienfarbe weiß (RAL 9016), gegen Aufpreis Heizkörper-Farbkonzept oder Korrosionsschutzbeschichtung möglich.
Bauhöhe: 1501 mm
Baulänge: 500 mm
Bautiefe: 64 mm
Nabenabstand: 460 mm
